○ 新型アクロマート 対物レンズ設計 T
○ 短焦点・ 新型アクロマート 対物レンズ (80mm F 8) 口径 80mm F 8 (fl. 640mm)、短焦点ネオ・アクロマート。球面収差補正を向上させ良好な性能です。 美しい星野を、コンパクトな鏡筒で楽しめます。 設計データ 25倍前後の広角アイピースで眺める主要な星雲星団等(プレヤデス・プレセペ・二重星団・オリオン星雲・北極星野・アルビレオ etc)は、シャープで美しく眺められます。 レデューサ併用で、F 5.6 前後の明るさとなります。 (設計コンセプト) 球面収差(色収差)が多く、青ハロが多いイメージの短焦点アクロマート、しかし眼視における暗所での分光感度に合わせて設計すると、すっきりとした色表現の視野にすることが可能です。 対物レンズ設計で、重星等の高倍率観測を意図した設計の場合、まず中心スポットにおいて、理論的エアリーディスク(レイリー値)内にどの程度光量が纏まるか・・・ 即ち、ストレールレシオの数値が重要です。 対物レンズ・設計概論 ・ 80mmF8 球面収差図 |
上記の設計は、主線のdeF線部分での球面収差収差補正に重点を置いたものです。3線色消しを目指す設計です。ストレールレシオは、約 70% 程度、g線・c銭のハロも残ります。 周辺スポットは、約 50ミクロンです。 (設計データ) r1 = 315mm/9mm/BSL7 (BK7) r2 = -280mm/0.0mm/AIR r3 = -280mm/7mm/TIM2 (F2) r4 = -2100mm/630mm/AIR レンズ構成 |

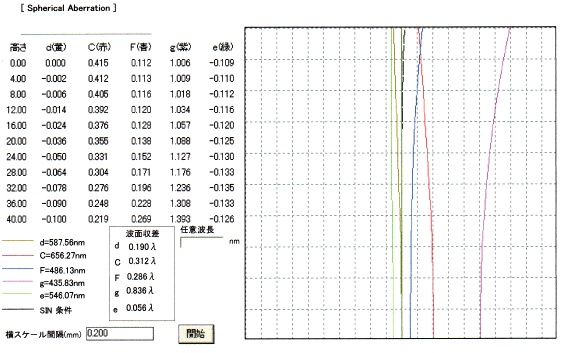

球面収差図 80mm F 8 640mm 下の球面収差図は、標準的な、2枚玉アクロマートです。 de/CF 線の補正が乖離し、g線は更に離れ、球面収差補正はやや甘く (deF 基準) なっています。 ○ スポットダイアグラム 80mm F 8 640mm |
スポット図 (2枚玉 レデューサ 装着) 80mm F 8 ( 640mm) → F 5.6 ( 450mm) 設計データ |
