★ １００ｍｍ Ｆ ８．０ フローライト・アポクロマート  古典的 スタインハイル式、フローライト ・アポクロマートの最新設計 （デジタル対応）鏡筒です。 フローライトの相手玉は、低コストのクラウン系ガラスを使用。短焦点の２枚玉でありながら、青ハロの発生を抑え、眼視・写真共にシャープな、アポクロマートに仕上がっています。 ＣｄｅＦ ４線 補正は良好。 多色ストレールレシオ は、約 ９５％です。収差補正に関し、３枚玉と同等の、高性能アポクロマートです。 温度順応時間は、３枚玉より短く快適です。 レンズ構成図 （２枚目 フローライト）  球面収差図 100 / 800 mm (F 8.0)  中心 スポット図 Ｃ 〜ｇ ５ 線 （ｄ線 スポット、プリズムなし）  プリズム ＋ ＣｄｅＦ ４線に関し、約 １００％が、ｄ線 の波動光学スポット径の中に集光します。（幾何光学基準） ｇ線も、約 ８ /１０ ％程度が、同スポット径の中に集光します。 フラットナーは １枚構成、イメージサークルΦ40mm（光量 80％）、中心スポット約 １５ ミクロン 周辺約 25 ミクロン、中心〜周辺で良好な星像です。 （備考） タカハシ FC-100 D http://www.takahashijapan.com/ct-news/news_130422_fc-100d.html
|
 実用・最高倍率は、約 ３２０倍 （近接重星、月、火星等） 望遠鏡 etc ・全設計データ （備考文献） タカハシ、米国サイト http://www.takahashiamerica.com/ http://www.takahashiamerica.com/more-info/catalog/ タカハシ、欧州サイト http://www.takahashi-europe.com/ http://www.takahashi-europe.com/en/products.refractors.php タカハシ、日本サイト http://www.takahashijapan.com/
|

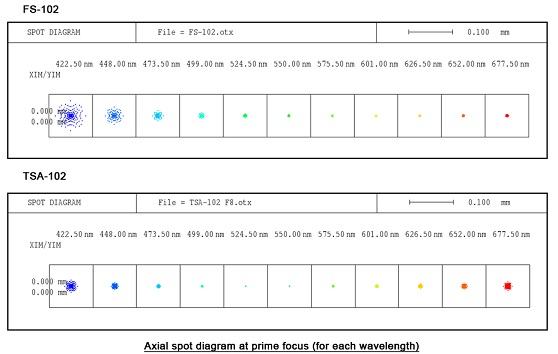

★ １００ｍｍ Ｆ ８、 ２ 枚玉・標準 アポクロマート 設計指針 標準１０ｃｍ・アポクロマート。球面収差を、バランス良く補正する必要があります。 月・惑星用アポクロマートの場合、CｄeF ４線色消し にする必要があります。ｇ線もそれなりの補正が必要です。特に、C線 （赤） が肥大すると、青ハロが少ないにも関わらず、細部の描写がやや落ちるレンズとなります。 全体的に白っぽく、赤色の模様等が不明瞭な描写となります。 (TSA-102 等) 色収差 （青ハロ）と、月・惑星の解像度（分解能）、シャープネスが、相反する例です。 球面収差図 ・ スポット 図を分析すると・・ TSA-102 → ｄeF ３ 線色消し FS -102 → Cｄe ３ 線色消し ２枚構成アポクロマートは公差感度等が緩く、製造が容易であり、更に運用（観測）時においても、 温度順応が速い等のメリットが多くあります。 スポット 図 10２mm Ｆ 8.0 比較  タカハシ欧州 ☆ http://www.takahashi-europe.com/en/TSA-102.optics.php
|
○ 月惑星・重星・星雲星団用、短焦点対物レンズ設計 一般的なアクロマートの場合、１００ｍｍクラスになると、ストレールレシオ ８０％前後に設計する為には、Ｆ１６前後の長さは必要となり、稼動が困難なサイズ（長さ）となります。オハラ フローライトを使用することにより、約 ４０％の焦点距離で済みます。 月惑星・重星・星雲星団、眼視・写真と一通りオールラウンドで使える、２枚玉フォト・ビジュアル設計です。 １００ｍｍＦ８以下のアポクロマートですと、機動性が増し、移動観測等で自由に使いこなすことが可能です。直焦点撮影では、星野から風景写真まで幅広く使えます。また、１００ｍｍクラスの２枚玉アポクロマートは、費用対効果・時間対効果 が最も高い望遠鏡と言われます。 一般に、ＥＤレンズを後面に配置する設計（スタインハイル式）は、運用面での安心感がありますが、レンズの曲率精度等の許容量が厳しくなることが多く、生産コストがやや増加しやすくなります。なお収差補正に関して、スタインハイル式とフランフォーフェル式の差はほとんどありません。フローライトも同様です。 現在まで、CｄeF ４線（４色）色消し の、１０ｃｍＦ８アポクロマートの市販品は、ほとんど有りません。設計技術は向上しており、一流メーカーの、２枚玉普及アポクロマートが望まれます。 ３枚玉は更に球面収差が減少します。 100mm ・ ３枚玉 アポクロマート ○ １００ｍｍクラス、分解能テスト ストレールレシオ ８０％以上の光学系でしたら、テスト星の形状は以下のように見えます。精度が大きく低下すると、エアリーディスクが肥大して、２星間の境界が不明瞭となります。ジフラクションリングも不明瞭となります。 倍率は、瞳径 0.4 〜0.7 mm前後が良好です （250〜150倍） １００mm 望遠鏡テスト (100mmテスト星 ・ こと座ε2)  画像ソフト また、ストレールレシオ８０％以上の光学系でしたら、月面のプラトークレーター内の小クレーターが４個程度。プトレマイオス内は、１０個程度の小クレーターが確認出来ます。 １００ｍｍクラス（２枚玉）は、悪気流にも強く、稼動率が極めて高いです。シーイング５ 程度でエアリーディスクは纏まり、ジフラクションリングが美しく見えます。また温度順応も短時間で済みます。 レンズ・全設計データ |
