○ ８０mm Ｆ ８ 蛍石 アポクロマート クルツフリント （KZF5）＋ フローライト、２枚玉 アポクロマート 。 （基本データ） ○ apochromat construction r1 = 260.7mm/6.0mm/KZF5 r2 = 133.4mm/0.1mm/AIR ｒ3 = 132.8mm/12.0mm/CAF2 r4 = -2155mm/630mm/AIR レンズ構成図 （２枚目 フローライト） 80/640 mm  |

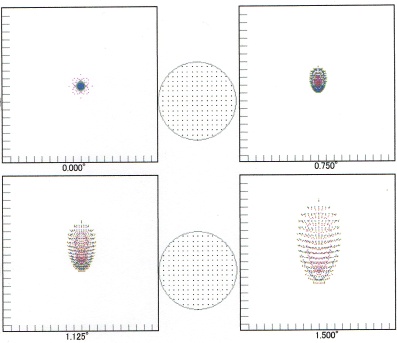

○ ペッツバール和 計算 ＆スポット図 ２枚玉対物レンズは、像面が大きく歪んでおり、直焦点写真の場合、ペッツバール和 を小さくして、 像面の平坦化を行います。 d 線 屈折率 n / 焦点距離 f KZF5 → 1.52130 / - 532.6 mm CAF2 → 1.43387 / 288.7 mm 計算式 → 1/(n1*f1) + 1/(n2*f2) … Σ 1/(n*f) = ０ 1/(1.52130 * - 532.6) + 1/(1.43387 * 288.7) ≒ + 0.0012 （判定、大幅なプラス） ペッツバール和 を小さくする為には、凹 メニスカス・フラットナー の挿入が必要です。レンズの厚み等を考慮すると、- 0.0008 前後が良好です。  ○ スポット図 （フラットナー装着） スケール 200μ
|
