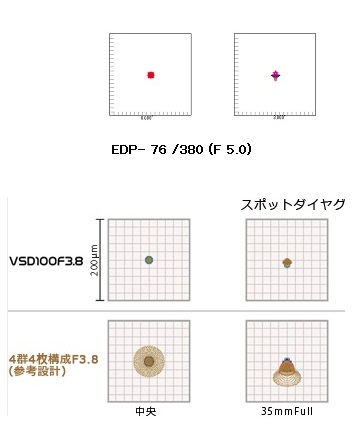

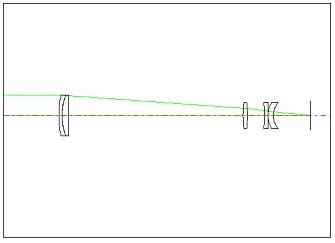

○ 76/ 380 mm (F 5.0) ED 望遠レンズ オハラ、FPL-53、１枚 を使用した、 ５枚玉・望遠レンズです。 前群 ２枚 ＋後群 ３枚 で、球面・コマ・非点・湾曲・歪曲等の収差を、総合的にコントロールする構成です。 写野周辺 のスポット径 （イメージサークルΦ40mm、６度）は、２枚玉光学系の １/20 程度 （約 20μm） 中心スポット直径、約 15μ レンズ構成図  スポット図  (備考) ビクセン https://www.vixen.co.jp/product/26145_1/
|
★ デジタル時代の、望遠レンズ設計の全体図 ● 70-200mm 前後 （Ｆ 2〜2.8） 一般撮影全般 / 星野撮影全般 ↓ ○ 300-400mm （望遠 Ｆ 4.0〜5.6） 星野 ガイド撮影 デジタル時代になり、高感度＆高解像センサーが一般化した現在、大口径の前玉（Ｆ値）に拘っていた、 望遠レンズの設計も、適切な Ｆ値 と 解像力のバランスが必要でしょう。 最新、アポクロマート望遠レンズ （概ね 300〜400mm / F 4.0 〜5.6 ）の場合、 スポット直径、中心 15μ以下、周辺 25μ以下、（周辺光量 Φ40mm 70％以上） が望まれます。 （備考） フォト ・ ビジュアル 望遠レンズ |
