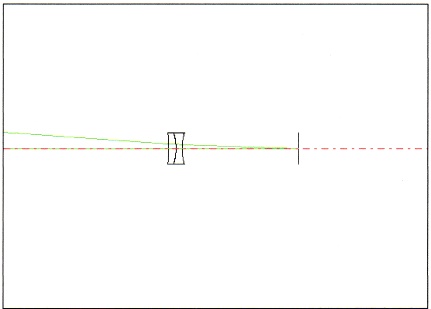

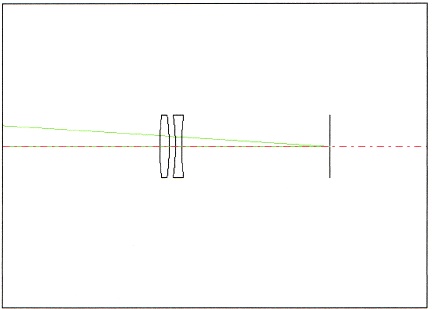

★ フォト ビジュアル望遠鏡とは？ フォトビジュアル望遠鏡（望遠レンズ）とは、その名の通り、写真レンズと眼視用望遠鏡の２つの性能を持つ、コンパクトな短焦点鏡筒（口径 70〜100 mm前後）のことです。ハレー彗星接近直前・・１９８０年代前半、タカハシやペンタックス等の、短焦点アポクロマート鏡筒の登場頃より、そのように呼ばれています。 デジタル時代になり、高感度＆高解像センサーが一般化した現在、大口径の前玉（Ｆ値）に拘っていた、 望遠鏡 （望遠レンズ） の設計も、適切なＦ値と解像力のバランスが必要となりました。 基本は、Ｆ ５〜７、 ２〜３枚玉対物をベースにして、レデューサでＦ値を短縮 （合成Ｆ値 ４〜５ 前後） すると共に、周辺星像の向上を狙ったものが多いです。重量バランスや、レデューサ等の設計を鑑みると、ベース鏡筒の焦点距離は、350〜600mm 前後が良好です。 ★ フォト ビジュアル望遠鏡の基本性能 フォトビジュアル鏡（望遠レンズ）は、先ずベース鏡単体でも、基本的なデジカメ撮影＆肉眼観測が出来ること （ストレールレシオ ９０％以上）、そして撮影・眼視それぞれの目的に適合した補正レンズを取り付けて、性能を更に向上させる為のシステムが必要です。 対物レンズ（前群）と補正レンズ系（後群）を大きく離した、２群構成のレンズシステムは、一体形成的システムと比較して、温度順応も早く、またレンズの光軸ズレ等も少なくなります。レンズ構成の自由度の高さは、様々なユニットを組み合わせることを可能にします。 フラットナー・レデューサ（0.7倍前後）は、中心星像を概ね１０ミクロン程度をキープしつつ、周辺星像Φ40mm（光量 70％以上）で、２０ミクロン程度以下に抑えることが必要です。１倍フラットナーも同様です。エクステンダーは、高倍率・眼視観測の為に、中心星像はエアリーディスク内 （ストレールレシオ ９０％以上）を維持させます。合成Ｆ値が大きくなるので、アイピースの球面収差等の影響も減少します。 以上のシステム（特に、フラットナー・レデューサ）は、ベース鏡の特性に適合させた設計をすることで、汎用品の組み合わせと比較して、より高い性能が期待出来ます。 ★ フォトビジュアル望遠鏡、設計の指針 フォトビジュアル鏡の基本構成は、前群 ２枚（３枚）＋後群 １枚〜３枚 が基本です。 レデューサ → 密着式 ２枚玉 （凸面＋凹面） → 直焦点写真用 １倍 ・フラットナー → 分離式 ２枚玉 （凸面＋凹面） → 直焦点写真用 エクステンダー → 密着式 ２枚玉 （凸面＋凹面） → 高倍率用 各面は全て球面です。バックフォーカスは、写真＋眼視兼用として、 ７０ ｍｍ程度以上が必要です。 非点収差＋歪曲 etc のバランスを取り、中心から周辺にかけて美しいスポット像にするのが理想です。 ０．７５倍 ・ レデューサ  ○ reducer construction ( simple system) r1 = 200.0mm/6.0mm/BSL7(BK7) r2 = -200.0mm/0.0mm/AIR ｒ3 = -200.0mm/4.0mm/TIM2(F2) r4 = -2000.0mm/88.6mm/AIR １倍 ・フラットナー （直焦点 写真用）  ２倍 ・エクステンダー （高倍率 眼視用）  ○ extender construction r1 = -390.0mm/5.0mm/TIM2(F2) r2 = -35.0mm/0.0mm/AIR ｒ3 = -35.0mm/4.0mm/BSL7(BK7) r4 = 35.0mm/75.2mm/AIR フォトビジュアル望遠鏡 ２ |
