★　フォトビジュアル望遠鏡、設計の指針　（３）

スタンダードな、３枚玉　フローライト・アポクロマートは、フォト・ビジュアル用鏡筒として高い性能を示します。

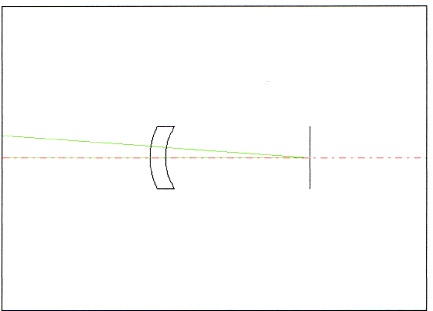

１枚玉、メニスカス・フラットナーレンズで、中心付近のスポット径は、約　１０ ミクロン。写野周辺 のスポット径は、イメージサークルΦ40mm　で、約　３０ ミクロンの大きさとなります。


３枚玉 フローライト　・レンズ構成図　　（76mm F 6.3/ 480mm）






２枚玉、専用フラットナーレンズで、中心付近のスポット径は、約　８ ミクロン。写野周辺 のスポット径は、イメージサークルΦ40mm　で、約　１５ ミクロンの大きさとなります。（光量９5％以上）

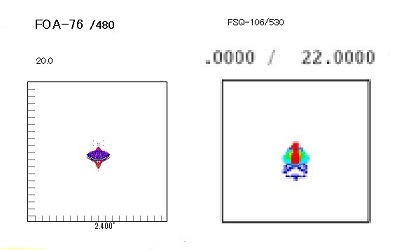

スポット図　（76mm F 6.3　→　新型・フラットナー使用） 　480mm












シャープネスは、極めて鋭く、３５フルサイズ周辺迄、ピンポイント星像です。

（イメージサークルΦ４０ mm、１５μｍ以内、光量９5％以上）


（備考文献）　

タカハシ、米国サイト
http://www.takahashiamerica.com/
http://www.takahashiamerica.com/more-info/catalog/

タカハシ、欧州サイト
http://www.takahashi-europe.com/
http://www.takahashi-europe.com/en/products.refractors.php

タカハシ、日本サイト
http://www.takahashijapan.com/

★　フォトビジュアル望遠鏡、設計の指針　（４）

レデューサ・密着式　２枚玉　（凸面＋凹面） は、適合範囲が広く、多くの屈折光学系で使えますが、
合成焦点距離 500mm以下になると、周辺像の肥大が目立ち始めます。

レデューサで、中心〜周辺まで良好な像を維持する為には、メニスカス・レンズを含む、３枚以上レンズが必要となります。通常の２枚玉レデューサ後部に、上記の１枚構成、 メニスカス・フラットナーを配置した３枚玉 ・ ３５ レデューサ　（イメージサークルΦ40mm）　で、周辺星像　３０ミクロン程度以下になります。

よりシャープ像質を求める為には、メニスカス・レンズを含む一体型の、４〜５枚構成となります。

前群 ２枚 ＋後群 ２〜３枚 で、球面・コマ・非点・湾曲・歪曲の５収差を総合的にコントロールする、
ぺッツバール系の構成も良好です。




望遠レンズ （フォト・ビジュアル） の基礎条件を考察すると・・

１・ベース焦点距離、350〜600mm　前後。
２・明るさ、Ｆ ７　以下　（レデューサ挿入後、Ｆ ５　以下）
３・口径、３〜４インチ 前後。　(70〜100mm　前後)
４・中心スポット、１０ミクロン以下。　
５・周辺スポット、２０ミクロン以下。（Φ40mm）
６・周辺光量、　　７０％以上。（Φ40mm）
etc
