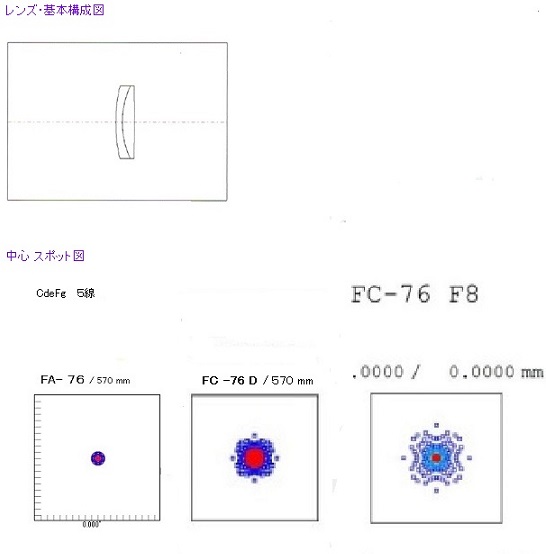

の補正は良好で、レイリー値の軸上許容値である約　１０μ　の中にほぼ収まっています。





Ｃ〜ｇ線　５線に関し、約 １００％が、ｄ線 の波動光学スポット径の中に集光します。（幾何光学基準）

フラットナーは ２枚構成、イメージサークルΦ　40mm　（光量 ９５　％）、中心スポット　約 　１０　μｍ
周辺約　１５　μｍ、中心〜周辺全面で、ほぼ　ピンポイント星像です。

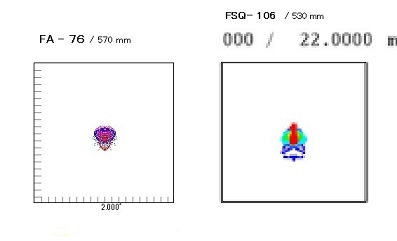

（周辺 ・ スポット比較）




新型・フォトビジュアル鏡筒。シャープネスは鋭く、３５フルサイズ周辺迄、ピンポイント星像です。

（イメージサークルΦ ４０ mm、１５μｍ以内、光量 ９5％以上）　〜　FA-76

○　フォト・ビジュアル、 新型・鏡筒　の設計コンセプト


フォトビジュアル望遠鏡　（望遠レンズ）とは、その名の通り、写真レンズと眼視用望遠鏡の２つの性能を持つ、コンパクトな、短焦点鏡筒　（口径　75〜105mm前後）のことです。ハレー彗星接近直前・・１９８０年代前半、タカハシやペンタックス等の、短焦点アポクロマート鏡筒の登場頃より、そのように呼ばれています。

デジタル時代になり、高感度　※ １　＆高解像センサーが一般化した現在、大口径の前玉（Ｆ値）に拘っていた、望遠鏡 （望遠レンズ） の設計も、適切なＦ値と解像力のバランスが必要となりました。

即ち、新鏡筒の、設計コンセプトが必要です。




フォトビジュアル鏡筒　（望遠レンズ）は、先ずベース鏡単体でも、基本的な眼視観測・観望が出来ること。　（ストレールレシオ　９０％以上）、そして撮影・眼視それぞれの目的に適合した補正レンズを取り付けて、性能を更に向上させる為のシステムが必要です。

対物レンズ（前群）と補正レンズ系（後群）を大きく離した、２群構成のレンズシステムは、一体形成的システムと比較して、温度順応も早く、またレンズの光軸ズレ等も少なくなります。レンズ構成の自由度の高さは、様々なユニットを組み合わせることを可能にします。

専用フラットナーは、中心星像を、１０μｍ　程度にキープしつつ、周辺　Φ40mm （光量 ９５％以上）で、
２０μｍ　程度以下　※ ２　に抑えることが必要です。

製造コスト面での配慮も必要です。




※ １
最新・デジタル撮像素子は、ISO　６４００　が使用可能。SQM ２１の星空で、F８　→　２〜３分　が適正。

※ ２　
既製品は、周辺　Φ40mm　前後で、光量・シャープネス、共に不足しがちです。

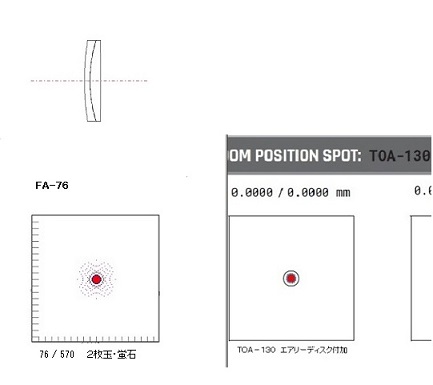

フリズム使用で、CdeF ４線に集光。 (BK7　+ 30mm)


月惑星、重星、眼視用アポクロマートに　（CdeF ４線補正）　・・　TOA　レベルのシャープネス。
