モーメント・マグニチュード 速報モデル
1

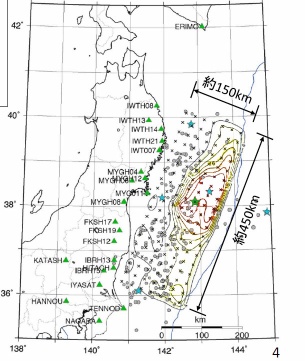

★ モーメント・マグニチュード 速報モデル (震度分布モデル) 地震の物理的規模(モーメントマグニチュード Mw)の計算において、現在の気象庁 (2012.01) のシステム では、かなりの時間を必要とするために、3分 程で計算が完了する、速報(速算)モデルが必要となります。 地震の規模・エネルギー (モーメント・マグニチュード Mw) が大きい地震は、断層の長さ (≒震源域長 ) が増加、それに応じて、強震域 (強震度分布)が、より広範囲に拡大します。 断層の長さ L (≒震源域長 )は、地震規模の3乗根、^0.334 に近似して増加。即ち、モーメントマグニチュード Mw が 2 (地震規模 1000倍)増加すると、断層長は約 10倍となります。 また、Mw ≒ 7.0 地震の断層長は、約 55kmです。 よって、震源の浅い、大地震のモーメントマグニチュード Mw と、断層長 ( ≒震源域長 ≒震度6 エリア長) L との関係式は、2.0logL+3.5 に近似します。(震源域が、海岸線より概ね 150km以内の場合) M9 クラスの超巨大地震についても、Mw の数値が頭打ちすることも無く、適正な数値となります。 エクセル計算シート ・ ★ エクセル・計算シート b M 9弱クラスの超巨大地震の場合は、強い地震波が伝達するのに約 3分。 瞬時に震源域長を適正に カーブフィットし、計算プログラムに入力出来れば、速報が可能です。(Mw 8.5 クラスで、2分半) 将来は、震度 5〜6 エリアの震度分布 を、地層特性を加えた精密なアルゴリズム化することにより、 モーメントマグニチュード Mw の精密な速算も可能と思われます。 震度 5強〜6強 エリアの震度分布の長さ L km は、 Mw = 2.0logL+3.2 前後に 相当します。 東日本・超巨大地震、震度分布図 (tenki-jp) (備考) Mw 9のエネルギー ≒ 2x10^18J ≒ 2x10^18w/s ≒ 5.5x10^11kw/h 東京電力発電量 約 500日分。 log J = 1.5Mw + 4.8 Mw = (log J - 4.8)/1.5 1J ≒ 1w・s ≒ 1N・m (1kg・m・s2) ≒ 0.1kg・m↑ 断層面の水平変位量分布図 (気象庁・気象研究所) 断層面(断層長・断層幅)と平均変位量より、モーメントマグニチュード Mw の速算式は以下。(μ= 4.0 相当) Mw ≒ log32 (断層長 x断層幅 x平均変位量 km) + 7.0 上記の 0311 東日本・超巨大地震 ※ の場合、log32 (450x150x0.015) + 7.0 ≒ Mw 9.0 ※ Mw 9.0 、物理的 シミュレーション パラメータ 450km x150 kmx 0.015km ≒ Mw 9.0 μ = 4.00E+10 D = 1.50E+01 S = 6.75E+10 Mo = 4.05E+22 Mw = (logMo-9.1)/1.5 = 9.0 (2.0E+18J) |
||||||||||||||||||||||||||||||
マグニチュード 比較 防災ネット k-net http://www.kyoshin.bosai.go.jp/kyoshin/gk/publication/1/I-3.2.3.html 気象庁マグニチュード Mj は、M 9 ・超巨大地震には適さず。 物理的基準の モーメント・マグニチュード Mw が正しい基準。 プレート境界型巨大地震の場合、スロー地震になると、短周期震度(気象庁震度) ではなく、長周期震度 の 強震度分布データが必要となります。東日本巨大地震も、長周期震度が上回った様子です。 ■ 津波・波高 警報 モデル表
|
